Beispiel: Container Managed Relationship (JBoss 4.0)


Inhalt

Anlegen der Application
Anlegen der Entity Bean "Kuchen"
Anlegen der Entity Bean "Zutat"
Hinzufügen der Relationships
Anlegen des Webclients
Datenbank

Beispiel für zwei Container Managed Entity Bean, auf die per Webclient zugegriffen wird. Zwischen den beiden Beans besteht eine Container Managed Relationship.
Die Deployanleitung bezieht sich auf JBoss 4.0.3.
Hier gibt es das Projekt zum Download (dies ist ein EAR-Export, die Importanleitung findet man im Stateless-Beispiel): KuchenZutat.ear
ACHTUNG: Nach dem Import XDoclet-Builder im EJB-Projekt aktivieren ! (Das Web-Projekt verfügt über keine Servlets, deshalb kann WebDoclet dort nicht verwendet werden)

Aufbau des Beispieles


a) Entity Bean-Klasse für Kuchen mit Local-Interfaces.
b) Entity Bean-Klasse für Zutat mit Local-Interfaces.
c) Webclient


Anlegen der Application

Ein "EAR Application Project" mit dem Namen "KuchenZutat" erstellen.

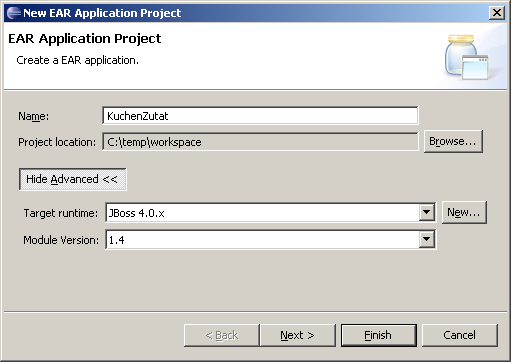

EAR Application Project
Zu erzeugende Module definieren. Dieses Beispiel benötigt ein EJB-Projekt und ein Anwendungsclientprojekt.

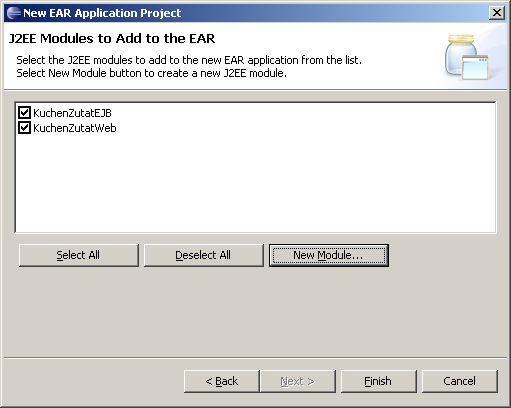

Erzeugen einer Application (Module)
Im Project Explorer sollte es so aussehen (die angezeigte Fehlermeldung kommt daher dass der Deploymentdeskriptor "ejb-jar.xml" gerade keine Bean-Einträge enthält und deshalb ungültig ist):

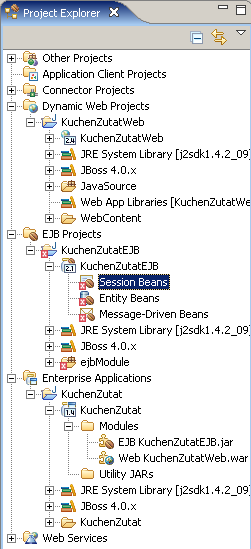

Project Explorer


Anlegen der Entity Bean "Kuchen"

Es wird eine Enterprise Bean angelegt. Dazu im Project Explorer "EJB Projects" -> "KuchenZutatEJB" -> wählen und im Contextmenü den Punkt "New" -> "Other" auswählen. Unter "EJB" finden wir die "Enterprise Bean".
Da der Assistent keine Entity Beans unterstützt, legen wir wieder eine Session Bean an. Sie heißt "KuchenBean" und liegt im Projekt "com.knauf.ejb.kuchenzutat".

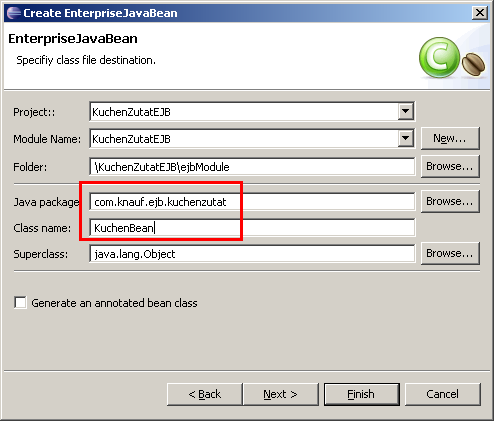

Kuchen Bean (1)
Im letzten Schritt ändern wir das zu implementierende Interface von "javax.ejb.SessionBean" auf "javax.ejb.EntityBean".

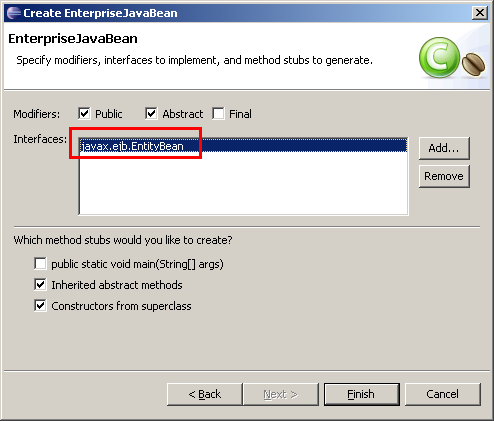

Kuchen Bean (2)


Den Rest der Arbeit müssen wir in der Bean-Klasse und mittels XDoclet erledigen.


Anlegen der Entity-Bean "Zutat"

Diese Bean kopieren wir am besten aus "KuchenBean" und ersetzen überall "Kuchen" durch "Zutat" (auch in EJB-QL !). Wenn wir das Kopieren innerhalb des Project Explorer durchführen ("KuchenBean" wählen -> Copy -> Paste im Package com.knauf.ejb.kuchenzutat, dann fordert Eclipse uns zur Eingabe eines neuen Namens auf und ersetzt auch den Klassennamen im Code.
Außerdem wird ein Feld "Menge" vom Typ java.lang.String zugefügt.


Hinzufügen der Relationships

In "KuchenBean" fügen wir die folgenden beiden Methoden zu:
 /**Abrufen aller Zutaten dieses Kuchens.
   * @return Collection von Zutat-Objekten.
   * @ejb.interface-method view-type="local"
   * @ejb.relation
   *   name="KuchenZutaten"
   *   role-name="kuchen-hat-zutaten"
   */
  public abstract Collection getZutaten();

  /**Setzen der kompletten Zutaten-Liste des Kuchens.
   * Wird vom Container übernommen.
   * @param coll_Zutaten Liste der Zutaten.
   *
   * @ejb.interface-method view-type="local"
   */
  public abstract void setZutaten (Collection coll_Zutaten);
Außerdem werden die beiden Hilfsmethoden "addZutat" und "getZutatenListe" zugefügt, beide sollen in das Local-Interface eingebaut werden.

In der Zutat-Bean werden getKuchen und setKuchen eingebaut.
  /**Abrufen des Kuchens, zu dem die Zutat gehört.
   * @return Den Kuchen der Zutat.
   *
   * @ejb.interface-method view-type="local"
   * @ejb.relation
   *   name="KuchenZutaten"
   *   role-name="zutat-hat-kuchen"
   *   cascade-delete="yes"
   * @jboss.relation fk-constraint="true"
   *   related-pk-field="id"
   *   fk-column="kuchen_fk"
   */
   */
  public abstract KuchenLocal getKuchen();

  /**Setzen des Kuchens, zu dem die Zutat gehört.
   * @param kuchen Der Kuchen der Zutat.
   *
   * @ejb.interface-method view-type="local"
   */
  public abstract void setKuchen(KuchenLocal kuchen);
Hierzu wichtig:
-Der Name der Relation (hier: "KuchenZutaten") muss auf beiden Seiten der Relation gleich sein.
-Die Deklaration ist so zu lesen: bei der Methode der ZutatBean wird deklariert wie die Relation zur ZutatBean aus Sicht des Kuchens sich verhalten soll (es gibt viele Zutaten (Many), beim Löschen des Kuchens soll die Zutat gelöscht werden).
-Auf der Zutat-Seite muss eine @jboss-relation deklariert werden, da der Server sonst diese Fehlermeldung ausspuckt (für beide an der Relationship beteiligten Beans):
21:20:02,250 WARN  [ServiceController] Problem starting service jboss.j2ee:jndiName=KuchenLocal,service=EJB
org.jboss.deployment.DeploymentException: Atleast one role of a foreign-key mapped relationship must have key fields (or <primkey-field> is missing from ejb-jar.xml): ejb-relation-name=KuchenZutaten
...
Mittels der JBoss-Relation geben wir an auf welches Primary-Key-Feld der KuchenBean sich die Relation "KuchenZutat" bezieht und wie das Feld in der Tabelle "Zutat" heißen soll. Auf der Gegenseite (im Kuchen) ist eine solche Angabe nicht erlaubt, da die KuchenBean kein Forein-Key-Feld auf die ZutatBean hat.

In "ejb-jar.xml" sieht das dann so aus:
   <relationships >
      <ejb-relation >
         <ejb-relation-name>KuchenZutaten</ejb-relation-name>

         <ejb-relationship-role >
            <ejb-relationship-role-name>zutat-hat-kuchen</ejb-relationship-role-name>
            <multiplicity>Many</multiplicity>
            <cascade-delete/>
            <relationship-role-source >
               <ejb-name>Zutat</ejb-name>
            </relationship-role-source>
            <cmr-field >
               <cmr-field-name>kuchen</cmr-field-name>
            </cmr-field>
         </ejb-relationship-role>

         <ejb-relationship-role >
            <ejb-relationship-role-name>kuchen-hat-zutaten</ejb-relationship-role-name>
            <multiplicity>One</multiplicity>
            <relationship-role-source >
               <ejb-name>Kuchen</ejb-name>
            </relationship-role-source>
            <cmr-field >
               <cmr-field-name>zutaten</cmr-field-name>
               <cmr-field-type>java.util.Collection</cmr-field-type>
            </cmr-field>
         </ejb-relationship-role>
   </relationships>
Hier lohnt es einen Blick in die Container-spezifische Datei "jboss-cmp.xml" zu werfen:
  <relationships>
    <ejb-relation>
      <ejb-relation-name>KuchenZutaten</ejb-relation-name>

      <ejb-relationship-role>
          <ejb-relationship-role-name>zutat-hat-kuchen</ejb-relationship-role-name>
          <fk-constraint>true</fk-constraint>
		  <key-fields/>

      </ejb-relationship-role>
      <ejb-relationship-role>
          <ejb-relationship-role-name>kuchen-hat-zutaten</ejb-relationship-role-name>
          <key-fields>
             <key-field>
               <field-name>id</field-name>
               <column-name>kuchen_fk</column-name>
             </key-field>
          </key-fields>

      </ejb-relationship-role>
    </ejb-relation>
  </relationships>
In der Relationship-Rolle "kuchen-hat-zutat" ist der Name der Foreign-Key-Spalte in der Tabelle "Zutat" und der Name der Primary-Key-Spalte in der referenzierten Tabelle deklariert.


Anlegen des Webclients

Der Webclient muss die EJB-JARs referenzieren. Dazu in die Eigenschaften des Webmoduls "KuchenZutatWeb" wechseln und unter "J2EE Module Depdencies" das EJB-JAR wählen.

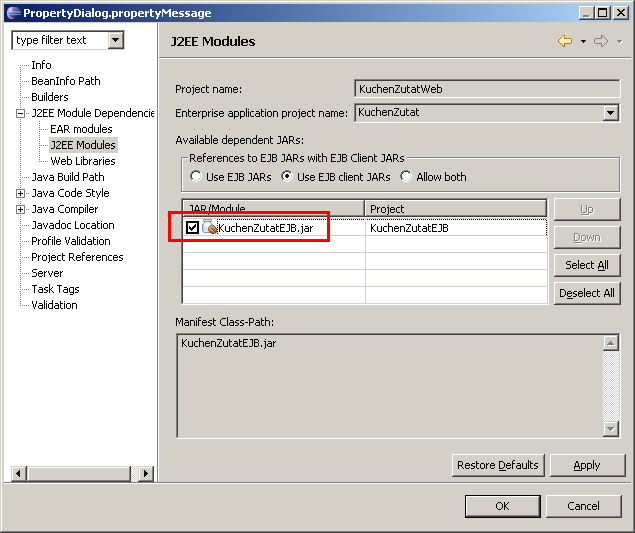

EJB-Dependencies
EJB-Verweise festlegen:
Da wir hier kein Servlet verwenden können wir uns den EJB-Verweis nicht per XDoclet generieren lassen. Also in "Dynamic Web Projects" -> "KuchenZutatWeb" -> "WebContent" -> "WEB-INF" -> "web.xml" gehen und folgendes einfügen:
<ejb-local-ref>
	<ejb-ref-name>ejb/Zutat</ejb-ref-name>
	<ejb-ref-type>Entity</ejb-ref-type>
	<local-home>com.knauf.ejb.kuchenzutat.ZutatLocalHome</local-home>
	<local>com.knauf.ejb.kuchenzutat.ZutatLocal</local>
	<ejb-link>Zutat</ejb-link>
</ejb-local-ref>
<ejb-local-ref>
	<ejb-ref-name>ejb/Kuchen</ejb-ref-name>
	<ejb-ref-type>Entity</ejb-ref-type>
	<local-home>com.knauf.ejb.kuchenzutat.KuchenLocalHome</local-home>
	<local>com.knauf.ejb.kuchenzutat.KuchenLocal</local>
	<ejb-link>Kuchen</ejb-link>
</ejb-local-ref>

Es müssen vier JSP-Seiten "Kuchen.jsp", "KuchenEdit.jsp", "KuchenZutaten.jsp", "KuchenZutatEdit.jsp" zugefügt werden.

Nach dem Deploy auf den Server ist die Anwendung unter
http://localhost:8080/KuchenZutatWeb/Kuchen.jsp zu erreichen.


Datenbank

In der Datenbank sieht das so aus (Hypersonic-Databasemanager über JMX-Console starten):
"Kuchen"-Tabelle:

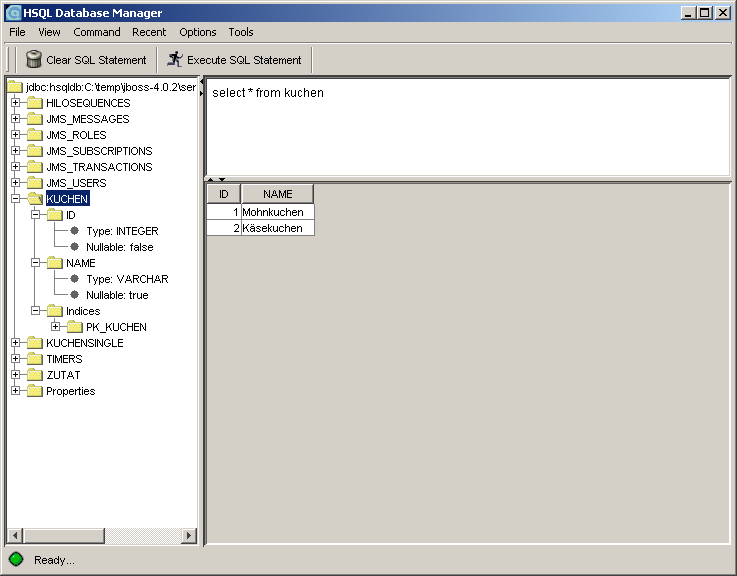

Kuchen-Tabelle
"Zutat"-Tabelle:

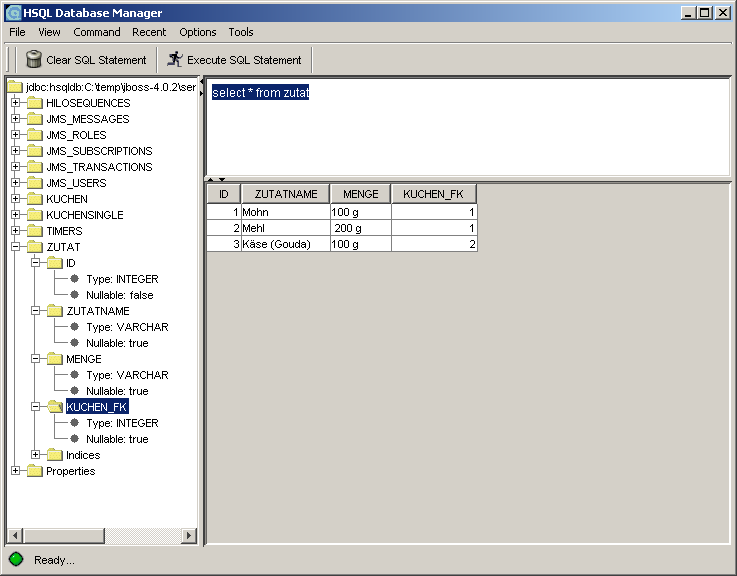

Zutat-Tabelle
Besonders zu beachten ist die automatisch generierte Spalte mit dem Foreign Key-Feld zum Kuchen.



Version 1.0.1.2, Stand 17.11.2005
Historie:
1.0.0.0 (11.10.2005): Erstellt
1.0.0.1 (27.10.2005): EAR-Datei: Verweis auf zu aktivierenden XDoclet-Builder.
1.0.1.0 (31.10.2005): Relationship war falsch (unidirektional) deklariert. EJB-Refs in web.xml enthielten falsche Interface-Namen.
1.0.1.1 (10.11.2005): Code in KuchenZutaten.jsp aufgeräumt.
1.0.1.2 (17.11.2005): Alle ejbCreate-Methoden geben jetzt (gemäß EJB-Spezifikation) null zurück. Inhalt zugefügt.
